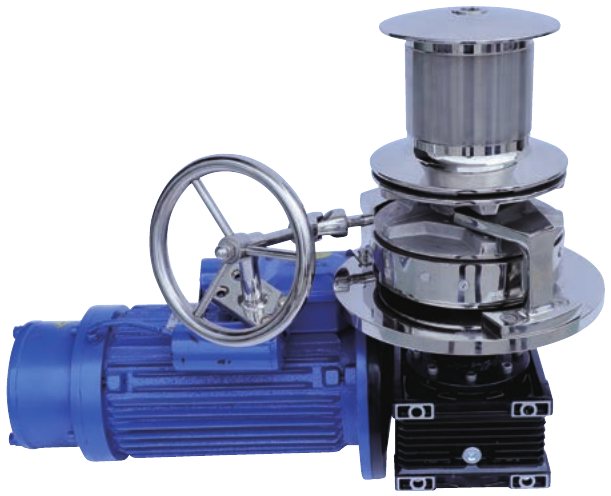

YDG Series

立式锚机Vertical WindlassЯкорный шпиль

国标系列锚机YDG SeriesСерия YDG

YDG Series国标系列锚机Серия YDG

系列SeriesСерия
YDG
目录页码Catalogue pageСтраница каталога
7, 8, 9

型号（11）Models (11)Модели (11)

  • YDG-12.5
  • YDG-14
  • YDG-16
  • YDG-17.5
  • YDG-19
  • YDG-20.5
  • YDG-22
  • YDG-24
  • YDG-26
  • YDG-28
  • YDG-30

国标系列锚机，装配水平或者直立式电机以及手刹装置，电机带有电磁制动刹车，使得操作更有安全性。YDG series with Horizontally & Vertical Mounted AC Electric Motor and Band Brake. The motor with electromagnetic brake, operation safer.Серия YDG оснащается электродвигателем переменного тока с горизонтальной или вертикальной установкой и ленточным тормозом. Двигатель имеет электромагнитный тормоз для повышения безопасности эксплуатации.

就此产品询价Ask about this productЗапросить предложение下载参数表 PDFDownload datasheet PDFТехнический лист PDF

资料下载DownloadsЗагрузки

产品特点FeaturesОсобенности

  • 不锈钢316材质，高质量镜面抛光。
  • 多种型号可适用于长达90米的船。
  • YDG系列锚机适用国标12.5-30mm有挡锚链
  • 电制220V/380V
  • High-quality polished 316 stainless steel surface makes for a beautiful appearance
  • With different drives and recommended for boats up to 90M.
  • Independent Gypsy and drum operation
  • The YDG Series windlass can use chains up to 30mm with stud link in diameter.
  • Possibility of 230,400V
  • Высококачественная полированная поверхность из нержавеющей стали 316 обеспечивает привлекательный внешний вид.
  • Доступны различные варианты привода; рекомендуется для судов длиной до 90M.
  • Независимая работа цепной звёздочки и барабана.
  • Якорный механизм серии YDG рассчитан на цепи с распорками калибром до 30mm.
  • Питание по английскому тексту каталога: 230V / 400V (китайский текст: 220V / 380V; уточнить).

技术参数SpecificationsТехнические характеристики

规格型号SpecificationТехнические характеристики
型号ModelМодель电机MotorЭлектродвигатель电源供应Power SupplyЭлектропитание电流 ( 工作负载) Amps @working loadТок при рабочей нагрузке, A最大拉力(kg)Max. Pull(kg)Максимальное тяговое усилие (kg)工作负载(kg)Work load(kg)Рабочая нагрузка (kg)速度Speed (m/min)Скорость (m/min)锚链尺寸(mm)Chain size (mm)Stud LinkКалибр цепи с распорками (mm)净重 ( 参考) N.W(kg)Масса нетто (kg)
YDG-12.53KW/2.2KW220V/380V19.1 /4.9A9966649.612.597
YDG-143KW380V/3PH6.2A12508331014116
YDG-164KW380V/3PH8.2A1632108810.616161
YDG-17.54KW380V/3PH8.2A195213019.517.5185
YDG-195.5KW380V/3PH11A230115349.419255
YDG-20.55.5KW380V/3PH11A268017869.620.5306
YDG-227.5KW380V/3PH14.6A3086205710.722
YDG-2411KW380V/3PH21.6A3672244811.424
YDG-2611KW380V/3PH21.6A4310287311.226
YDG-2815KW380V/3PH28.9A4998333213.328
YDG-3015KW380V/3PH28.9A5738382511.530
尺寸图(水平安装电机)Dimensions (horizontally mounted motor)Габариты (двигатель установлен горизонтально)
型号ModelМодельA(mm)B(mm)C(mm)D(mm)E(mm)F(mm)H(mm)
YDG-12.5290132310500216180210
YDG-14305137330530273275240
YDG-16350145375530295290270
YDG-17.5402160425550320310293
YDG-19450185450600320330320
YDG-20.5500202495600360350350
YDG-22530250580780440530366
YDG-24560250635970480610399
YDG-26600303661970500610433
YDG-286503256901050520710466
YDG-307003308201050620710500
尺寸图(直立式电机)Dimensions (vertically mounted motor)Габариты (двигатель установлен вертикально)
型号MODELМОДЕЛЬA(mm)B(mm)C(mm)D(mm)E(mm)
YDG-12.51321432835601065
YDG-141381543335601192
YDG-161561603636901155
YDG-17.51661704087201200
YDG-191851974547201230
YDG-20.52022194907501260
YDG-2225022653810001390
YDG-2425023655110001410
YDG-2630325658511001620
YDG-2832530666011001700
YDG-3033032872011001800

参数来自企业 2024 产品目录，如需最新数据或定制规格请联系我们。表格可左右滑动查看。Data from the 2024 catalogue. Contact us for the latest figures or custom specifications. Tables scroll sideways on small screens.Данные приведены по каталогу 2024 года. Актуальные характеристики и специальные исполнения уточняйте у нас. На небольших экранах таблицы прокручиваются по горизонтали.
