立式锚机Vertical WindlassЯкорный шпиль

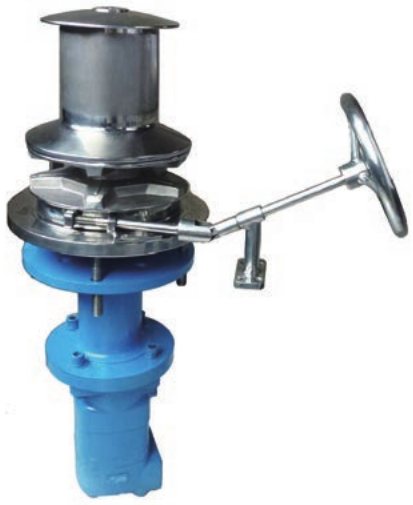

国标系列液压锚机Hydraulic WindlassГидравлический якорный шпиль
Hydraulic Windlass国标系列液压锚机Гидравлический якорный шпиль
就此产品询价Ask about this productЗапросить предложение下载参数表 PDFDownload datasheet PDFТехнический лист PDF
资料下载DownloadsЗагрузки
- 产品参数表Product datasheetТехнический лист изделия本产品型号、参数与图片Models, specs and images of this productМодели, характеристики и изображения изделияPDF · 133 KB
- 立式锚机 分类手册Vertical Windlass catalogue sectionРаздел каталога: Якорный шпиль目录第 2–11 页Catalogue pages 2–11Страницы каталога 2–11PDF · 973 KB
- 完整产品目录 2024Full catalogue 2024Полный каталог 2024本产品在第 10, 11 页This product is on page 10, 11Изделие на стр. 10, 11PDF · 13.9 MB
产品特点FeaturesОсобенности
- 不锈钢316材质，高质量镜面抛光。
- 多种型号可适用于长达90米的船。
- YDG系列锚机适用国标12.5~20.5mm有挡锚链
- 配件选择：开关阀，泄压阀，控流阀，脚踏开关
- High-quality polished 316 stainless steel surface makes for a beautiful appearance
- With different drives and recommended for boats up to 90M.
- Independent Gypsy and drum operation
- The YD(H) Series windlass can use chains up to 20.5mm with stud link in diameter.
- Optional accessories: on-off valve, pressure relief valve, flow control valve, foot switch
- Высококачественная полированная поверхность из нержавеющей стали 316 обеспечивает привлекательный внешний вид.
- Доступны различные варианты привода; рекомендуется для судов длиной до 90M.
- Независимая работа цепной звёздочки и барабана.
- Якорный механизм серии YD(H) рассчитан на цепи с распорками калибром до 20.5mm.
- Дополнительные принадлежности: запорный клапан, предохранительный клапан, регулятор расхода, ножной выключатель.
可选配置OptionsВарианты исполнения
- 船用手动比例流量方向复合阀
- 液压绞盘
- Manual proportional flow directional block valve
- Hydraulic Capstan
- Гидрораспределитель с ручным пропорциональным управлением расходом
- Гидравлический швартовный шпиль
技术参数SpecificationsТехнические характеристики
| 型号MODELМОДЕЛЬ | YDG(H)-12.5 | YDG(H)-14 | YDG(H)-16 | YDG(H)-17.5 | YDG(H)-19 | YDG(H)-20.5 |
|---|---|---|---|---|---|---|
| 最大拉力(kg)Max. Pull(kg)Максимальное тяговое усилие (kg) | 1100kg | 1330kg | 1660kg | 2100kg | 3300kg | 2900kg |
| 工作负载(kg)Working load(kg)Рабочая нагрузка (kg) | 664kg | 833kg | 1088kg | 1301kg | 1534kg | 1786kg |
| 速度Speed(m/min)Скорость (m/min) | 12.5 | 11.3 | 12.9 | 12.61 | 13.68 | 13.2 |
| 最大压力Max.PressureМаксимальное давление | 25Mpa | 25Mpa | 25Mpa | 25Mpa | 25Mpa | 25Mpa |
| 理论排量Hydraulio FlowТеоретический рабочий объём | 485ml/r | 791ml/r | 1022ml/r | 1184ml/r | 1634ml/r | 1761ml/r |
| 锚链尺寸(mm)Chain Size(mm)Размер цепи (mm) | AM2-12.5 | AM2-14 | AM2-16 | AM2-17.5 | AM2-19 | AM2-20.5 |
| 重量 ( 参考) Net Weight(kg)Масса нетто (kg) | 126 | 140 | 205 | 270 | 308 | 420 |
| 型号MODELМОДЕЛЬ | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | H(mm) |
|---|---|---|---|---|---|---|---|
| YDG(H)-12.5 | 290 | 132 | 310 | 380 | 216 | 500 | 210 |
| YDG(H)-14 | 305 | 137 | 330 | 380 | 273 | 500 | 240 |
| YDG(H)-16 | 350 | 145 | 375 | 410 | 295 | 530 | 270 |
| YDG(H)-17.5 | 402 | 160 | 425 | 495 | 320 | 600 | 293 |
| YDG(H)-19 | 450 | 185 | 450 | 495 | 320 | 600 | 320 |
| YDG(H)-20.5 | 500 | 202 | 495 | 510 | 360 | 720 | 350 |
参数来自企业 2024 产品目录，如需最新数据或定制规格请联系我们。表格可左右滑动查看。Data from the 2024 catalogue. Contact us for the latest figures or custom specifications. Tables scroll sideways on small screens.Данные приведены по каталогу 2024 года. Актуальные характеристики и специальные исполнения уточняйте у нас. На небольших экранах таблицы прокручиваются по горизонтали.
