Horizontal Windlass

卧式锚机Horizontal WindlassБрашпиль

卧式锚机Horizontal WindlassБрашпиль

Horizontal Windlass卧式锚机Брашпиль

系列SeriesСерия
YDH
目录页码Catalogue pageСтраница каталога
18, 19

型号（6）Models (6)Модели (6)

  • YDH-011
  • YDH-012
  • YDH-013
  • YDH-014
  • YDH-015
  • YDH-016
就此产品询价Ask about this productЗапросить предложение下载参数表 PDFDownload datasheet PDFТехнический лист PDF

资料下载DownloadsЗагрузки

产品特点FeaturesОсобенности

  • 双绞缆，单链轮，但是您也可以根据自己需要选择安装双链轮
  • 电机可正反转
  • 当合上离合器装置时，锚链轮和绞缆筒可以分开工作
  • 安装简单，没有需要安装在甲板以下的部分
  • 需要检修或者保养时，不需要把锚机从甲板上拆下，只需要把锚链轮和绞缆筒拆下来就可以了。
  • 全封闭蜗轮蜗杆式减速箱
  • 卧式锚机外壳是船用铸铝一体成型，白色环氧树脂喷塑
  • 配手动开关，脚踏开关，换向器，把手
  • Twin capstan, single gypsy, but you also can choose twin gypsy
  • Reversible motor
  • Independent operation of capstans and gypsy by declutching the drive
  • Simple deck mounted installation with no under deck parts
  • Simplified maintenance with ability to strip the running gear (chain-wheel and drum) from the windlass without disturbing the windlass mounting
  • Totally sealed gearbox with ground worm drive
  • Horizontal windlass casing are cast marine grade aluminium alloy with white epoxy enamel finish
  • Fit include hand-switch, control box and wrench
  • Две швартовные турачки и одна цепная звёздочка; также доступен вариант с двумя цепными звёздочками.
  • Реверсивный двигатель.
  • Независимая работа швартовных турачек и цепной звёздочки при разобщении привода.
  • Простая установка на палубе без подпалубных деталей.
  • Обслуживание упрощено благодаря возможности снять рабочие элементы — цепную звёздочку и барабан — без демонтажа крепления якорного механизма.
  • Полностью герметичный редуктор со шлифованной червячной передачей.
  • Корпус брашпиля отлит из алюминиевого сплава для морского применения и покрыт белой эпоксидной эмалью.
  • В комплект входят ручной пульт, блок управления и ключ.

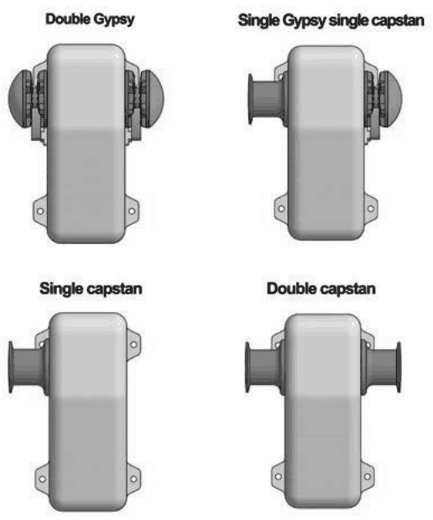

可选配置OptionsВарианты исполнения

  • 双链轮
  • 单链轮 + 单绞缆筒
  • 单绞缆筒
  • 双绞缆筒
  • 其他组合样式

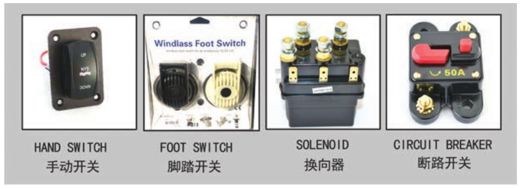

  • 可选配件：手动开关、脚踏开关、换向器、断路开关
  • Double gypsy
  • Single gypsy and single capstan
  • Single capstan
  • Double capstan
  • Other types
  • Optional accessories: hand switch, foot switch, solenoid, circuit breaker
  • Две цепные звёздочки
  • Одна цепная звёздочка и одна швартовная турачка.
  • Одна швартовная турачка.
  • Две швартовные турачки
  • Другие типы
  • Дополнительные принадлежности: ручной пульт, ножной выключатель, электромагнитный контактор, автоматический выключатель.

技术参数SpecificationsТехнические характеристики

规格型号SpecificationТехнические характеристики
型号ModelМодельYDH-011YDH-012YDH-013YDH-014YDH-015YDH-016
电机MotorЭлектродвигатель600W1000W1400W1600W2000W3000W
电源供电Power SupplyЭлектропитание12V/24V12V/24V12V/24V12V/24V24V/380V/220V380V/220V
工作负载Working LoadРабочая нагрузка190 Kg350Kg520Kg660Kg900Kg1200Kg
最大拉力Max. PullМаксимальное тяговое усилие600Kg750Kg1100 Kg1400 Kg2000Kg2500Kg
速度Line speedСкорость выборки каната25m/ min25m/min25m/min20m/min20m/min20m/min
工作电流AMPS@Working loadТок при рабочей нагрузке, A60A/40A115A/60A140A/75A165A/90A6A/9A8A/13.6A
净重Net WeightМасса нетто14Kg23Kg33Kg36Kg60Kg70Kg
锚绳尺寸Rope SizeДиаметр каната14/16mm18/20mm18mm18/20mm18/20/26mm20/26/28mm
锚链尺寸Chain Size/GypsyТипоразмер цепи / цепной звёздочкиDIN766-6mm/7mmDIN766-8mm/10mmDIN766-8mm/10mmDIN766-10/12mmDIN766-10/12/13mmDIN766-10/12/13mm

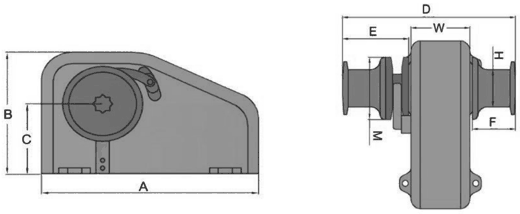

尺寸图DimensionsГабариты
型号ModelМодель电机MotorЭлектродвигательA(mm)B(mm)C(mm)D(mm)E(mm)F(mm)H(mm)M(mm)W(mm)
YDH-011600W31017010529598635989120
YDH-0121000W4102151253801459579132130
YDH-0131400W4352351454301559579132170
YDH-0141600W4352351454301559579132170
YDH-0152000W590310200560178120100145255
YDH-0163000W590310200560178120100145255

参数来自企业 2024 产品目录，如需最新数据或定制规格请联系我们。表格可左右滑动查看。Data from the 2024 catalogue. Contact us for the latest figures or custom specifications. Tables scroll sideways on small screens.Данные приведены по каталогу 2024 года. Актуальные характеристики и специальные исполнения уточняйте у нас. На небольших экранах таблицы прокручиваются по горизонтали.
