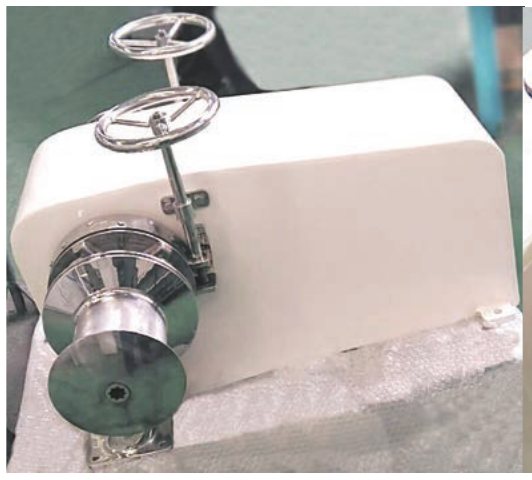

Horizontal Windlass

卧式锚机Horizontal WindlassБрашпиль

卧式锚机Horizontal WindlassБрашпиль

Horizontal Windlass卧式锚机Брашпиль

系列SeriesСерия
GB SeriesGB SeriesСерия GB
目录页码Catalogue pageСтраница каталога
20, 21

型号（6）Models (6)Модели (6)

  • HP12.5
  • HP14
  • HP16
  • HP17.5
  • HP19
  • HP20.5
就此产品询价Ask about this productЗапросить предложение下载参数表 PDFDownload datasheet PDFТехнический лист PDF

资料下载DownloadsЗагрузки

产品特点FeaturesОсобенности

  • 双绞缆，单链轮，但是您也可以根据自己需要选择安装双链轮
  • 电机可正反转
  • 当合上离合器装置时，锚链轮和绞缆筒可以分开工作
  • 安装简单，没有需要安装在甲板以下的部分
  • 需要检修或者保养时，不需要把锚机从甲板上拆下，只需要把锚链轮和绞缆筒拆下来就可以了
  • 全封闭蜗轮蜗杆式减速箱
  • 卧式锚机外壳是船用铸铝一体成型，白色环氧树脂喷塑
  • 配手动开关，脚踏开关，换向器，把手
  • Twin capstan, single gypsy, but you also can choose twin gypsy
  • Reversible motor
  • Independent operation of capstans and gypsy by declutching the drive
  • Simple deck mounted installation with no under deck parts
  • Simplified maintenance with ability to strip the running gear (chain-wheel and drum) from the windlass without disturbing the windlass mounting
  • Totally sealed gearbox with ground worm drive
  • Horizontal windlass casing are cast marine grade aluminium alloy with white epoxy enamel finish
  • Fit include hand-switch, control box and wrench
  • Две швартовные турачки и одна цепная звёздочка; также доступен вариант с двумя цепными звёздочками.
  • Реверсивный двигатель.
  • Независимая работа швартовных турачек и цепной звёздочки при разобщении привода.
  • Простая установка на палубе без подпалубных деталей.
  • Обслуживание упрощено благодаря возможности снять рабочие элементы — цепную звёздочку и барабан — без демонтажа крепления якорного механизма.
  • Полностью герметичный редуктор со шлифованной червячной передачей.
  • Корпус брашпиля отлит из алюминиевого сплава для морского применения и покрыт белой эпоксидной эмалью.
  • В комплект входят ручной пульт, блок управления и ключ.

可选配置OptionsВарианты исполнения

  • 电制有220V/380V可以选择，电机也可以选择单速或者双速配置
  • 单链轮 + 单绞缆筒
  • 单链轮 + 双绞缆筒
  • 双链轮 + 单绞缆筒
  • 双链轮 + 双绞缆筒
  • AC 380V or 220V motor drive, double speed motor also available
  • Single gypsy single capstan
  • Single gypsy twin capstan
  • Twin gypsy single capstan
  • Twin gypsy twin capstan
  • Привод от электродвигателя переменного тока 380V или 220V; также доступен двухскоростной двигатель.
  • Одна цепная звёздочка и одна швартовная турачка.
  • Одна цепная звёздочка и две швартовные турачки.
  • Две цепные звёздочки и одна швартовная турачка.
  • Две цепные звёздочки и две швартовные турачки.

技术参数SpecificationsТехнические характеристики

规格型号SpecificationТехнические характеристики
型号ModelМодельHP12.5HP14HP16HP17.5HP19HP20.5
电机MotorЭлектродвигатель3 /2.2KW3.5KW4KW4KW5.5KW7.5KW
电源供电Power SupplyЭлектропитание220V/380V380V/3PH380V/3PH380V/3PH380V/3PH380V/3PH
工作负载(kg)working Load(kg)Рабочая нагрузка (kg)6648331088130115341786
最大拉力Max. PullМаксимальное тяговое усилие99612501632195223012680
速度Line speedСкорость выборки каната101010.610.210.210.4
工作电流AMPS@Working loadТок при рабочей нагрузке, A19.1/4.96.2A8.2A8.2A11A14.6A
参考净重(kg)Net Weight (kg)Масса нетто (kg)205260320410490530
锚链尺寸(mm)Chain Size/Gypsy(mm)Типоразмер цепи / цепной звёздочки (mm)Stud Link- 12.5mmStud Link- 12.5mmЦепь с распорками — 12.5mmStud Link- 14mmStud Link- 14mmЦепь с распорками — 14mmStud Link- 16mmStud Link- 16mmЦепь с распорками — 16mmStud Link- 17.5mmStud Link- 17.5mmЦепь с распорками — 17.5mmStud Link- 19mmStud Link- 19mmЦепь с распорками — 19mmStud Link- 20.5mmStud Link- 20.5mmЦепь с распорками — 20.5mm

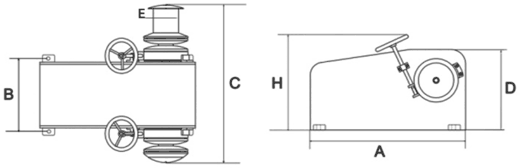

尺寸图DimensionsГабариты
型号MODELМОДЕЛЬA(mm)B(mm)C(mm)D(mm)E(mm)H(mm)
HP12.5850420840460132450
HP14850428870460137450
HP16880450930500145490
HP17.59004801010550160580
HP199905101100560185630
HP20.510505101240680202740

参数来自企业 2024 产品目录，如需最新数据或定制规格请联系我们。表格可左右滑动查看。Data from the 2024 catalogue. Contact us for the latest figures or custom specifications. Tables scroll sideways on small screens.Данные приведены по каталогу 2024 года. Актуальные характеристики и специальные исполнения уточняйте у нас. На небольших экранах таблицы прокручиваются по горизонтали.
