导链滚轮Chain GuideНаправляющий ролик цепи
导链滚轮Chain GuideНаправляющий ролик цепи
Chain Guide导链滚轮Направляющий ролик цепи
型号（6）Models (6)Модели (6)
- S01
- S02
- S03
- S04
- S05
- S06
就此产品询价Ask about this productЗапросить предложение下载参数表 PDFDownload datasheet PDFТехнический лист PDF
资料下载DownloadsЗагрузки
- 产品参数表Product datasheetТехнический лист изделия本产品型号、参数与图片Models, specs and images of this productМодели, характеристики и изображения изделияPDF · 88 KB
- 导链滚轮 分类手册Chain Guide catalogue sectionРаздел каталога: Направляющий ролик цепи目录第 68–69 页Catalogue pages 68–69Страницы каталога 68–69PDF · 478 KB
- 完整产品目录 2024Full catalogue 2024Полный каталог 2024本产品在第 68 页This product is on page 68Изделие на стр. 68PDF · 13.9 MB
技术参数SpecificationsТехнические характеристики

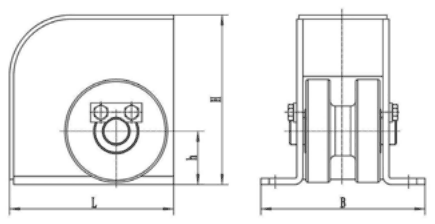

| 型号NO.№ | B(mm) | H(mm) | h(mm) | L(mm) | 锚链尺寸Chain sizeРазмер цепи |
|---|---|---|---|---|---|
| S01 | 160 | 165 | 52 | 160 | 12.5-14mm |
| S02 | 200 | 200 | 69 | 195 | 16-17.5mm |
| S03 | 220 | 235 | 86 | 225 | 19-20.5mm |
| S04 | 255 | 270 | 100 | 260 | 22-24mm |
| S05 | 286 | 310 | 115 | 300 | 26-28mm |
| S06 | 325 | 355 | 129 | 345 | 30-32mm |
参数来自企业 2024 产品目录，如需最新数据或定制规格请联系我们。表格可左右滑动查看。Data from the 2024 catalogue. Contact us for the latest figures or custom specifications. Tables scroll sideways on small screens.Данные приведены по каталогу 2024 года. Актуальные характеристики и специальные исполнения уточняйте у нас. На небольших экранах таблицы прокручиваются по горизонтали.
