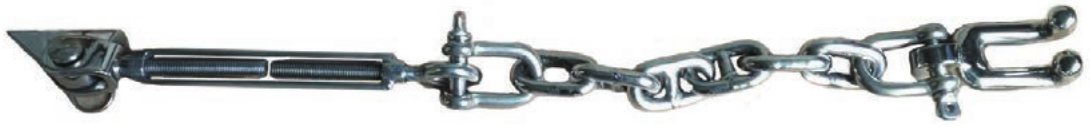

掣链钩Devil's ClawsЦепной стопор с захватом
Devil's Claws掣链钩Цепной стопор с захватом
就此产品询价Ask about this productЗапросить предложение下载参数表 PDFDownload datasheet PDFТехнический лист PDF
资料下载DownloadsЗагрузки
- 产品参数表Product datasheetТехнический лист изделия本产品型号、参数与图片Models, specs and images of this productМодели, характеристики и изображения изделияPDF · 112 KB
- 导链滚轮 分类手册Chain Guide catalogue sectionРаздел каталога: Направляющий ролик цепи目录第 68–69 页Catalogue pages 68–69Страницы каталога 68–69PDF · 478 KB
- 完整产品目录 2024Full catalogue 2024Полный каталог 2024本产品在第 68 页This product is on page 68Изделие на стр. 68PDF · 13.9 MB
技术参数SpecificationsТехнические характеристики

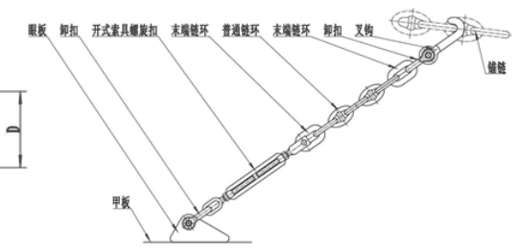

| 锚链直径(mm)chain size(mm)Калибр цепи (mm) | 安全工作负荷(KN)SWL (KN)Допустимая рабочая нагрузка SWL (KN) | 末端链环 普通链环EL &CКонцевое и общее звенья (EL & C) | 叉钩尺寸(mm)Claw Dimension(mm)Размер захвата (mm) | |||
|---|---|---|---|---|---|---|

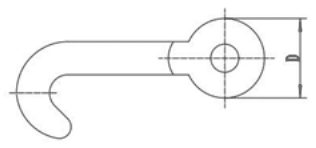

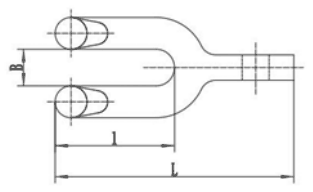

| 锚链直径(mm)chain size(mm)Калибр цепи (mm) | 安全工作负荷(KN)SWL (KN)Допустимая рабочая нагрузка SWL (KN) | 链径(mm)d (mm)d (mm) | B | D | L | I |
| 14-16mm | 5.5 | 12.5 | 18 | 42 | 124 | 62 |
| 17.5-20.5mm | 9.3 | 12.5 | 23 | 48 | 150 | 75 |
| 22-24mm | 12.5 | 12.5 | 29 | 52 | 186 | 94 |
| 26-28mm | 17 | 14 | 34 | 57 | 224 | 120 |
| 30-32mm | 22 | 14 | 38 | 62 | 256 | 135 |
参数来自企业 2024 产品目录，如需最新数据或定制规格请联系我们。表格可左右滑动查看。Data from the 2024 catalogue. Contact us for the latest figures or custom specifications. Tables scroll sideways on small screens.Данные приведены по каталогу 2024 года. Актуальные характеристики и специальные исполнения уточняйте у нас. На небольших экранах таблицы прокручиваются по горизонтали.
